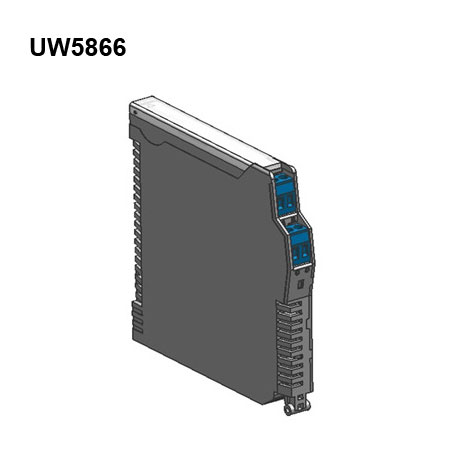

Tämä ohjausjärjestelmän luonnostaan vaaraton analoginen yleistulomoduuli on läpäissyt tarkastuksen standardien GB3836.1 ja GB3836.4 mukaisesti ja saanut räjähdyssuojatun sertifikaatin. Se soveltuu asennettavaksi ja käytettäväksi turvallisilla alueilla, ja sitä voidaan käyttää luonnostaan turvallisten laitteiden kanssa vyöhykkeissä 0, 1 ja 2 räjähdysvaarallisten kaasujen vaarallisissa paikoissa.
Ominaisuudet:
Tukee yleistä analogisten määrien (jännite/virta/lämpövastus/termopari) syöttöä täydellä alueella ja suurella tarkkuudella;
Suorittaa automaattisesti ympäristön lämpötilan kompensoinnin ja nollapisteen ja vahvistuksen korjauksen, säätöä tai huoltoa ei tarvita;
Online-itsediagnostiikka ja toimintatilan näyttö, joka tunnistaa nopeasti vikakohdat;
Katkenneiden johtojen automaattinen tunnistaminen ja lämpöparisignaalien automaattinen kylmäliitoksen kompensointi;
Täydellinen eristys moduulien ja järjestelmien välillä sekä moduulien välillä ulkoisten häiriöiden välttämiseksi;
20 mA:n lähtöjakelujännite > 15 V, jakaa tehon suoraan paikan päällä oleviin kaksi- tai kolmijohdinlähettimiin, mikä vähentää tukikustannuksia ja suunnittelumääriä ja parantaa merkittävästi järjestelmän häiriöntorjuntaa ja vakautta;
Ylijännitesuojaus ja online-laajennusten tukipiirin tukimoduulin online-laajennus ja online-vaihto;
Matala aaltoilu, alhainen lämpötilapoikkeama, korkea hyötysuhde, korkea vakaus, korkean kestävyyden jänniteeristysvirtalähde, jossa on useita suojauksia, kuten pehmeä käynnistys, tulooikosulkusuoja, lähtötehon raja ja tehonjakelun lähtövirtaraja.
Tekniset parametrit:
| parametrin nimi | Tekniset indikaattorit | ||||||||||||||||||
| Nimellistulojännite | 24VDC (18～36VDC) | ||||||||||||||||||
| tulosignaali | Jännite: 0-10 mV, 0-20 mV, 0-100 mV, 0-5 V, 1-5 V Virta: 0～10 mA, 0～20 mA, 4～20 mA Lämpövastus: Pt100, Cu50 Lämpöpari: B, E, J, K, S, T |
||||||||||||||||||
| yhteistilan hylkäyssuhde | ≥120dB | ||||||||||||||||||
| Sarjatilan hylkäyssuhde | ≥60dB | ||||||||||||||||||
| Syötön tarkkuus | ±0,1 %F.S. | ||||||||||||||||||
| Jakelujännite | Avopiirin jännite <27V, jakelujännite ≥15V kun virta on 20mA | ||||||||||||||||||
| Läpilyöntilujuus | 2500 VAC (1 min) | ||||||||||||||||||
| Mitat | 115mm × 112mm × 13mm | ||||||||||||||||||
| Asennusympäristö | Paikan päällä tapahtuvan asennuksen tulee noudattaa GB3836.15-2000 standardia ja se on asennettava vaarattomaan paikkaan, eikä siinä saa olla voimakasta tärinää, iskua, kaasua tai pölyä, jotka syövyttävät tuotteen osia ympäröivässä ympäristössä. Huomautus: Räjähdyssuojatun tarkastuksen läpäisseiden tuotteiden osalta räjähdyssuojaukseen vaikuttavia osia ja rakenteita ei voi muuttaa mielellään. |
||||||||||||||||||
| työympäristö | Ympäristön lämpötila: -20℃～60℃ Suhteellinen kosteus: 10 % ~ 90 % RH (ei kondensaatiota) Ilmanpaine: 80 ~ 110 KPa |
||||||||||||||||||
| Räjähdyssuojatut merkit | [Ex ia Ga] IIC | ||||||||||||||||||
| Luonnostaan turvalliset parametrit | A, C-pää/A, D-pää: Uo=28VDC,Io=88mA,Po=616mW,Um=250VAC/DC IIC: Co=0,05uF, Lo=2,4mH；IIB:Co=0,65uF, Lo=7,2mH； IIA: Co = 2,15 uF, Lo = 19,2 mH. B, D loppu: Uo = 6,6 VDC, Io = 0,7 mA, Po = 1,2 mW, Um = 250 VAC/DC IIC: Co=22uF, Lo=1000mH；IIB:Co=500uF, Lo=1000mH； IIA: Co = 1000uF, Lo = 1000mH. C, D loppu: Uo = 2,5 V, Io = 31 mA, Po = 19,4 mW, Um = 250 VAC/DC IIC: Co=100uF, Lo=27mH；IIB:Co=1000uF, Lo=81mH； IIA: Co=1000uF, Lo=216mH. |
||||||||||||||||||
| Luonnostaan turvallinen parametrien sovitusperiaate |
|
