Sovellus

  • Hajautettu ohjausjärjestelmä

    UWNTEKin korkealaatuinen UW500a hajautettu ohjausjärjestelmä käyttää teknologioita, kuten ohjauslaitteiden redundanssia ja vikasietoisuutta, suorituskyvyn heikkenemisen online-seurantaa ja erittäin mukautuvia älykkäitä moduuleja laitteistoonsa. Sen ohjelmistoalusta hyväksyy usean toimialueen suunnitteluobjektimallit, klusterihajautetut reaaliaikaiset tietokannat ja monikieliset integroidut ohjelmointikehitysympäristöt. Turvallisuuden valvonta- ja turvallisuuden ehkäisyteknologiat; se on uuden sukupolven huippuluokan pääohjausjärjestelmä, jolla on korkea luotettavuus, korkea turvallisuus, korkea sopeutumiskyky, laajamittaiset ominaisuudet, korkea laatu ja vakaus. Ohjausaseman asteikko: AIO: 1024, DIO: 2048; järjestelmäasteikko: AIO: 63488, DIO: 126976.


    Tekniset ominaisuudet

    Täysi laitteiston redundanssi ja vikasietoisuus, ei yhtä vikakohtaa; yhden ja usean laitteiston redundanssiäänestys, kytkentäaika on 5-50 ms;

    Erittäin mukautuva älykäs moduuli, jossa on muutamia tyyppejä ja useita toimintoja, ohjelmisto valitsee signaalityypin, online-korjauksen ja kompensoi automaattisesti lämpötilan ja ajan poikkeaman;

    Luonnostaan ​​turvallinen väylä IO-moduulisarja säästää turvaesteitä, eristysesteitä, asennustilaa ja johdotuksen huoltotyötä;

    Täysi kattavuusdiagnoosi ja virhesuojaus, tukee ulkoisen linjan diagnoosia, tukee ylivirtaa, ylijännitettä, käänteistä liitäntää, väärää liitäntää ja muuta vikasuojausta;

    Multi-domain suunnitteluobjektimalli, teollisuuden algoritmikirjaston jälleenrakennus- ja uudelleenkäyttömekanismi, ohjausohjelmien automaattinen luominen, ohjelmoinnin tehokkuuden parantaminen 80 %;

    Monikielinen optimointikääntäjä, usean käyttäjän yhteisohjelmointi, online-ohjelmointi, simulointivirheenkorjaus ja etäpäivitykset vähentävät ylläpitokustannuksia;

    Hajautettu maailmanlaajuinen reaaliaikainen tietokanta, 300 000 pisteen verkkotunnuksen tiedot, kuljettajapooli, järjestelmätiedot ja ulkoiset tiedot viitataan suoraan;

    Cluster hajautettu reaaliaikainen tietokanta, klusteritietoskaala 2-10 miljoonaa pistettä, tietokapasiteetti: 100TB-10PB;

    Verkon suojauksen ohjausmoduuli tukee suojauksen valvontaa ja suojauksen estoa, mikä mahdollistaa luotettavan viestinnän, poikkeamien havaitsemisen, peukaloinnin sieppauksen jne.


    UW500n (UWinPAS500) hajautettu ohjausjärjestelmä perustuu täysin älykkääseen, täysin digitaaliseen ja täysin verkotettuun suunnitteluun. se toteuttaa integroidun prosessiohjauksen, logiikan, sekvenssiohjauksen ja laiteohjauksen integroidun ohjauksen; se tukee edistyneitä ohjaus- ja prosessien optimointistrategioita; se on erittäin luotettava, korkea turvallisuus, korkea sopeutumiskyky, laajamittaiset ominaisuudet, korkealaatuinen ja vakaa uuden sukupolven pääohjausjärjestelmä. Ohjausaseman asteikko: AIO: 512, DIO: 1024; järjestelmäasteikko: AIO: 10752, DIO: 21504.


    Tekniset ominaisuudet

    Täysi laitteiston redundanssi ja vikasietoisuus, ei yhtä vikakohtaa; yhden ja kahden laitteiston redundanssiäänestysmekanismi, kytkentäaika 50 ms;

    Älykäs moduuli, muutamia tyyppejä ja useita toimintoja, ohjelmisto valitsee signaalityypin, vähentää varaosia, online-korjaus, automaattinen kompensointi;

    Tukee pisteestä pisteeseen -eristystä, pisteestä pisteeseen -eristystä, pisteestä pisteeseen -virranjakelua ja I/O-moduulien pisteestä pisteeseen online-vaihtoa, mukautuen korkean turvallisuuden kenttiin;

    Tukee kanavien/moduulien/moduulien/verkkojen itsediagnostiikkaa, itsepalautusta, vikojen eristämistä ja online-korjausta helpottamaan ylläpitoa;

    Avoin modulaarinen rakenne eliminoi häkin, pohjalevyn, liitinlevyn jne., ja kaksipuolinen asennus säästää siirtokaapeleita ja -kaappeja;

    Hajautettu maailmanlaajuinen reaaliaikainen tietokanta, 100 000 pisteen tietoskaala, tehokas pakkausalgoritmi, globaali suora viittaus tietoihin;

    IEC61131-3-standardi, FBD, LD, SFC, ST, IL monikielinen sekaohjelmointiympäristö, online-ohjelmointi, simulointivirheenkorjaus;

    Reaaliaikainen tietojen laatuleimatoiminto varmistaa reaaliaikaisen tiedon luotettavuuden ja uskottavuuden;

    C/S- tai B/S-tila, verkkoyhteys, PC, iPad, iPhone, Android ja muut älypäätteet voivat selata suoraan.


    Katso lisää +
    Hajautettu ohjausjärjestelmä
  • Elektroninen johdotuksen ohjausjärjestelmä

    Elektroninen johdotuksen ohjausjärjestelmä Kiinasta UWNTEK on tekniikka, joka käyttää "elektronisia piirejä tai väyläverkkoja" poistamaan tai korvaamaan fyysinen johdotus, eli eliminoimaan kenttäinstrumenttien signaalien fyysisen johdotuksen kentän kytkentärasiasta välikaappiin ja sitten I/O-kortille ja elektronisissa Monitoimi- ja ohjelmoitavissa olevat liittimet mahdollistavat yhden muunnoksen vastaavien kaapeliyhteyksien vähentämiseksi. Elektroninen johdotustekniikka on perinteisten ohjausjärjestelmien merkittävä teknologinen innovaatio. Se on innovatiivinen ja käytännöllinen ja tuo hyvää taloudellista hyötyä asiakkaille.

    Tekniset ominaisuudet

    • Ohjelmiston määrittämät I/O-signaalityypit

    Tukee useita signaalityyppejä, kuten AI/AO/DI(SOE)/DO/RTD/TC/PI/NAMUR, ohjelmistoa ei tarvitse purkaa online-konfigurointia varten

    • Täysin redundantti ja vikasietoinen rakenne

    I/O-käsittelymoduulit, I/O-moduulit, tietoliikenne- ja tehomoduulit ovat täysin redundantteja

    • Yksikanavainen hot-swap

    Moduuli on täysin eristetty, tukee yhden pisteen kuumavaihtoa, ja se voidaan nopeasti vaihtaa ja asentaa.

    • Integroitu turvaestetoiminto

    I/O-moduulit voidaan liittää suoraan luonnostaan ​​vaarattomiin laitteisiin vyöhykkeillä 0/1/2

    • Joustava I/O-komponenttien allokointi

    Voidaan määrittää muille ohjaimille siirtämättä mitään I/O-kaapeleita

    • Täydelliset diagnostiikkaominaisuudet

    Moduulin sisäinen diagnoosi voidaan toteuttaa, mutta myös piiridiagnoosi voidaan toteuttaa;

    • Tukee HART 7 -viestintää

    • Täyttää TÜV SIL3 -sertifikaatin toimintaturvallisuuden takaamiseksi

    • Hanki integroitu räjähdyssuojaustodistus

    Katso lisää +
    Elektroninen johdotuksen ohjausjärjestelmä

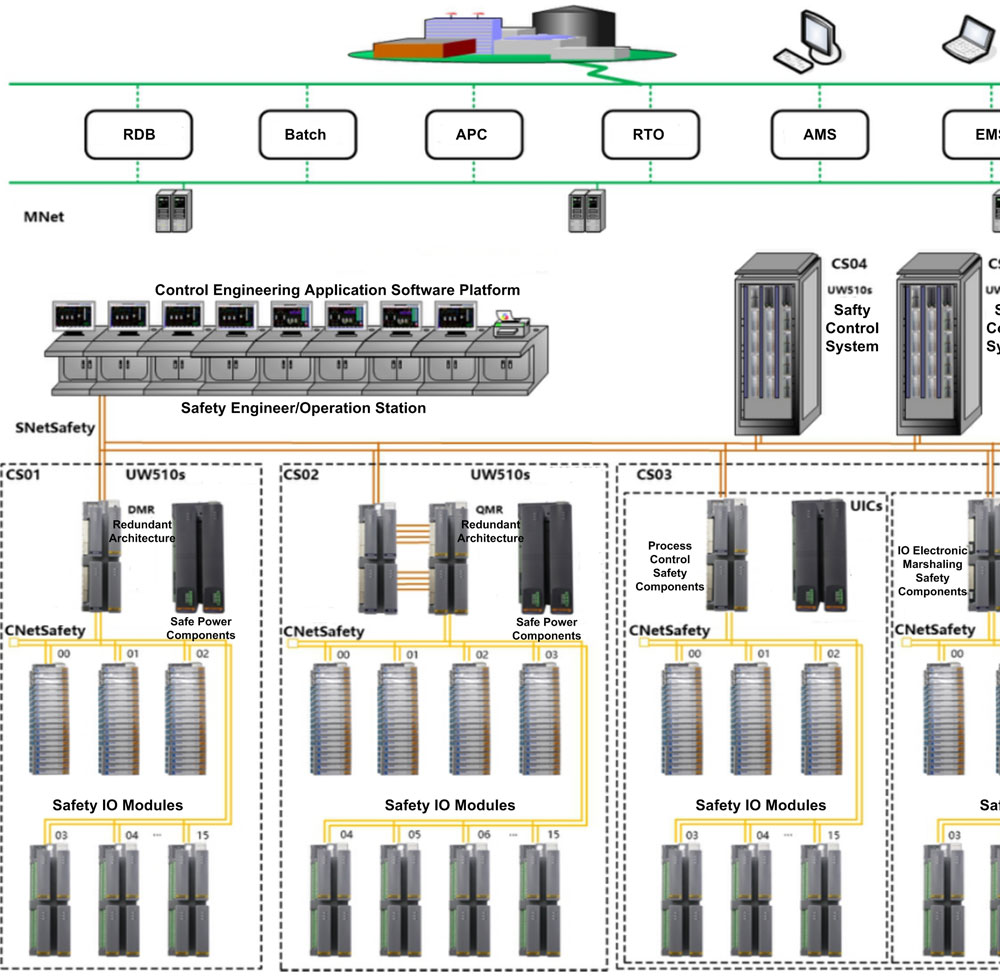

  • Turvavalvontajärjestelmä

    UWNTEK UW500s (UWinPAS500s) & UW510s (UWinPAS510s) turvaohjausjärjestelmä on korkean turvallisuuden, korkean luotettavuuden ja erittäin mukautuva turvaohjausjärjestelmä, joka on kehitetty itsenäisesti turvallisuuteen liittyviin järjestelmiin tai vaativiin tehtäviin. Sen laitteistot käyttävät teknologioita, kuten laitteistomoduulien redundanssia ja vikasietoisuutta, korkean käytettävyyden turvamoduuleja ja korkean turvatason teollisuusverkkoja. Ohjelmistoalusta ottaa käyttöön teknologioita, kuten monitoimialueen suunnitteluobjektimallit, turvallisen toiminnan reaaliaikainen ohjaus ja endogeeninen suojaus.


    Turvaohjausjärjestelmä koostuu turvavalvonta-asemasta, ohjelmointivalvontatietokoneesta ja verkkolaitteista; turvaohjausasema koostuu turvaohjausmoduulista, analogisesta turvatulomoduulista, turvadigitaalitulomoduulista, turvadigitaalilähtömoduulista, verkkokytkinmoduulista, tehomoduulista ja se koostuu yhteensopivista riviliittimistä; sen ominaisuudet ovat korkea luotettavuus, korkea käytettävyys, korkea turvallisuus ja hyvä sopeutumiskyky, mukaan lukien UW500s-turvallisuusohjausjärjestelmä (SIL2) ja UW510s-turvallisuusohjausjärjestelmä (SIL3).


    UW500s soveltuu turvallisuuteen liittyviin sovelluksiin IEC61598:n määrittelemissä matalan ja suuren kysynnän tiloissa. Se on IEC61508:n määrittelemän SC2-järjestelmän kykytason ja SIL2-laitteiston turvallisuuseheystason mukainen, ja se on läpäissyt SIL2-tason turvallisuusarviointisertifikaatin. ohjausaseman koko: AI: 512, DIO: 10242, järjestelmän koko, AI: 16384, DIO: 32768.


    UW510s soveltuu turvallisuuteen liittyviin sovelluksiin IEC61598:n määrittelemissä matalan ja suuren kysynnän tiloissa. Se on IEC61508:n määrittelemän SC3-järjestelmän kykytason ja SIL3-laitteiston turvallisuuseheystason mukainen, ja se on läpäissyt SIL3-tason turvallisuusarviointisertifikaatin. ohjausaseman koko: AI: 512, DIO: 1024, järjestelmän koko, AI: 16384, DIO: 32768.

    Tekniset ominaisuudet

    Täysi laitteistomoduulien redundanssi ja vikasietoisuus; toteuttaa kunkin solmun, kunkin moduulin, kunkin kanavan ja kunkin signaalityypin ohjaus, verkko, I/O, teholähde ja valvonta kaksois- tai nelinkertainen laitteistoredundanssi; ei yksittäistä vikakohtaa, tuki Homogeeninen tai heterogeeninen redundanssi parantaa järjestelmän toiminnallista turvallisuutta ja tietoturvaa;

    Turvatoimintomoduulilla on laitteistodiagnoosi, ohjelmistodiagnoosi, suunnitteluohjelmadiagnoosi jne., ja se toteuttaa nopean toipumisen satunnaisista vioista laitteiston satunnaisten vikojen uudelleensuorituksen palautuksen, ohjelmiston monimuotoisuuden suorituksen palautuksen jne. avulla; tukee moduulin redundantteja määrityksiä, monitasoista äänestysmekanismia ja online-vaihtoa, 2-2-0-tason alennusta redundantissa kokoonpanossa; läpäissyt riippumattoman kolmannen osapuolen toiminnallisen turvallisuuden IEC61508 SIL2 -sertifikaatin;

    Korkea häiriönesto ja alhainen virrankulutus, kansallisen tai kansainvälisen (ESD/RS/EFT/SURGE) tason 4a, (CS/DIP/CE/RE) tason 3a mukainen, vahva häiriönesto ja sähkömagneettinen ympäristö Sopeutuvuus; alhainen virrankulutus, luonnollinen konvektio ilman tuuletinta lämpösuunnittelua, parantaa ympäristön lämpötilan mukautumiskykyä;

    Erittäin mukautuvat älykkäät moduulit ottavat käyttöön teknologioita, kuten online-korjauksen, linjadiagnoosin, vian eristyksen, online-liitännät ja - irrottamisen, vikasuojauksen ja älykkään väylät, jotka täyttävät ankarien teollisuusympäristöjen ja ohjaustekniikan monimutkaisuuden vaatimukset.

    Katso lisää +
    Turvavalvontajärjestelmä
  • Ohjaustekniikan sovellusohjelmistoalusta

    Kiinan UWNTEK-ohjaustekniikan sovellusohjelmistoalusta perustuu monikäyttöisiin heterogeenisiin järjestelmiin, kuten Windows 7/Windows, ohjausalgoritmien reaaliaikaiseen suorittamiseen, graafiseen seurantaan ja reaaliaikaiseen toimintaan, massiiviseen historialliseen tietokantaan, hälytys- ja turvamekanismeihin, käyttötapahtumaan tietueet, suunnitteluasiakirjojen tuki ja muut toiminnot on integroitu yhdeksi. Suunnitteluaseman ohjelmointi- ja konfigurointiohjelmisto, ohjausaseman graafinen valvontaohjelmisto ja kenttäohjausaseman reaaliaikainen ohjausohjelmisto toimivat vastaavasti eri tasoilla laitteistoalustoilla. Ne ovat vuorovaikutuksessa erilaisten tietojen, hallinta- ja ohjaustietojen kanssa ohjausverkon ja järjestelmäverkon kautta koordinoidakseen koko hajautetun ohjausjärjestelmän eri toimintoja.



    Tekniset ominaisuudet

    Ohjaustekniikan suunnittelu- ja kehitysalusta, joka perustuu usean toimialueen suunnitteluobjektimalleihin, perustamalla tyypillinen ohjaustekniikan mallikirjasto (staattiset ja dynaamiset mallit ja prosessidata), ohjausmenetelmäkirjasto (laitteiden ohjaus- ja prosessioptimointialgoritmit ja toimintaparametrit), ja näyttöliittymäkirjasto (näyttö ja käyttöpaneeli), rakentaa monitoimialuekuvausmallikirjasto peruskomponenteista, yksikön laitteista ja teollisuuden laitteista askel askeleelta, "rakenna" laitemalleja uudelleenkäytetyllä tavalla ja "rakenna" käynnissä olevia ohjelmia rekonstruoidussa tilassa. Abstrahoimalla, eristämällä ja löysäämällä Tietoa (vakiot, parametrit, muuttujat jne.), funktioita (laskutoimituksia, semantiikkaa jne.) ja grafiikkaa (viivat, polygonit, värilohkot jne.) voidaan mallintaa monimuotoisessa muodossa. verkkotunnuksen tapa rakentaa läheisesti liittyvä ja fyysisesti merkityksellinen suunnitteluobjektimalli, suunnittelu Ohjausstrategia ja näytön käyttöpaneeli toteuttavat intuitiivisen, tehokkaan ja vakaan ohjaustekniikan suunnittelun ja ohjelmoinnin;

    Ehdota reaaliaikaisia ​​tietojen laatuleimoja tietojen laadun tilan tunnistamiseksi. Yhdessä laitteiston redundanssitilan kanssa se kattaa kanavaviat, näytteenottopoikkeamat, alueen ylitykset, verkon tilan ja muut tiedot, joilla varmistetaan reaaliaikaisten tietojen luotettavuus ja saatavuus sekä parannetaan tietoviitteiden turvallisuutta. ;Tukee laatuleimojen ja reaaliaikaisten arvojen historiallista tallennusta ja retrospektiivistä analysointia;

    Tarjoa hajautettua algoritmien ajoitustekniikkaa, joka perustuu algoritmilohkojen kapselointiin, dataohjattu ja tapahtumalaukaisu, sekä ohjausohjelmointikieli, joka on IEC61131-3-standardin mukainen. Se integroi logiikkaohjauksen, liikkeenohjauksen ja prosessiohjauksen yhdeksi sekä kehittää ja toteuttaa tukea graafiselle ohjelmointille (toimintolohkot Se on integroitu kehitysympäristö, joka yhdistää kaavion FBD:n, tikapuukaavion LD:n, sekvenssiohjauskielen SFC) ja tekstiohjelmoinnin (strukturoitu). teksti ST, ohjelista IL) ja monikielinen hybridiohjelmointi. Se tukee ohjausalgoritmien kapseloimista, johtamista ja uudelleenkäyttöä ja toteuttaa ohjausalgoritmien offline-ohjauksen. Konfigurointi, online-konfigurointi, offline-simulointi ja online-virheenkorjaus ohjelmoinnin tehokkuuden parantamiseksi;

    Ota käyttöön verkkoajurimoduuleja, kuten Modbus ja ProfibusDP, käytä avoimia ja standardoituja OPC-asiakas- ja palvelinliittymiä ja käytä läpinäkyvää verkonhallintatekniikkaa tiedonsiirtoon kolmansien osapuolien laitteiden kanssa, rakenna reaaliaikainen tietokanta hajautetuista suunnitteluobjekteista ja toteuta järjestelmätietojen ja ulkoisten laitetietojen integrointi. Globaalisti johdonmukaiset ja yhtenäiset rajapinnat täyttävät usean reaaliaikaisen, monisemanttisen, moniaikaisen ja monimittakaisen teollisuusdatan tiedon integroinnin ja rajapintojen avoimet vaatimukset;

    GPS globaali satelliittikello käyttää NTP-verkon kelloprotokollaa synkronoidakseen kaikkien ohjausasemien ja käyttöasemien järjestelmäkellot; tarjoaa tarkat kellot tapahtumajärjestyksen tallentamiseen (SOE) ohjausasemien välillä; tarjoaa yhtenäisen referenssikellon tietojen tallentamiseen käyttöasemien välillä;

    Tarjoa muokattavissa oleva ja skaalautuva algoritmikirjasto ohjaustekniikan teollisuudelle. Suunnitteluinstituuttien, laitevalmistajien, suunnitteluyritysten ja teollisuuden käyttäjien kautta jalostamme jatkuvasti asiantuntemusta ja insinöörikokemusta sekä rikastamme jatkuvasti alan automaation ammatillista tietopohjaa. Kun verkkotunnuksen tieto on pääosa, resurssit ovat käytettävissä. Uudelleenkäytettävän ja järjestelmän uudelleenkonfiguroitavan arkkitehtuurialustan tukemana ja yhtenäisten mallinnusmääritysten pohjalta periytymis-, johtamis-, uudelleenkäyttö- ja jälleenrakennusmekanismien avulla projektin suunnittelun ja ohjelmoinnin kehittämisen tehokkuutta voidaan parantaa merkittävästi; ohjaustekniikan teollisuuden algoritmikirjastossa on sekä spesifinen Automaatiosovellusteollisuuden universaalisuus ja erikoisuus julkaistaan ​​säännöllisesti ohjaustekniikan teollisuuden algoritmipaketteina, jotka ovat helposti päätelaitteen omistuksessa yksinkertaisesti niitä lataamalla;

    Seuraa kansainvälisen SA-S88 standardin eräohjausta ja kaavanhallintaa, hajota tuotantoprosessia ja standardoi ohjauslogiikka, suorita laitepohjainen moduulipakkaus ja prosessin rekonstruointi; standardoida tuotantoprosessi, parantaa tuotannon tehokkuutta ja laitteiden käyttöä; saavuttaa turvallinen tuotanto ja vähentää tuotantoonnettomuuksia (tölkkipurkaus, vuoto, ristikontaminaatio, ylilämpötila, väärät materiaalit, väärät ainesosat, väärät toiminnot jne.); erilliset ohjausinsinöörit ja prosessiinsinöörit toteuttamaan erätuotantoprosessien ja avaintietoparametrien salauksen ja estämään haitallisen peukaloinnin; Varmista laitteiden turvallisuus, prosessiturvallisuus ja käyttöturvallisuus. Ratkaise onnistuneesti monilajikkeiden, useiden erien ja pienten erien älykkään valmistuksen ja älykkäiden tehtaiden kattavat automaatiotarpeet prosessiteollisuudessa parantaen tehokkaasti yritysten kilpailukykyä;

    Suunnittelun etäpäivitys on suunnittelupalveluhenkilöstölle kehitetty toiminto, joka välttää insinöörihenkilöstön turhautumisen, joka matkustaa usein suunnittelutyömaalle tehdäkseen pieniä konfiguraatiomuutoksia;

    Projektin yhteiskäyttöinen konfigurointitoiminto soveltuu erittäin suurten projektien monen henkilön synkronisiin konfigurointitoimintoihin, jolloin useat ihmiset voivat koordinoida tietoja määritettäessä samaa projektia samanaikaisesti, mikä vähentää huomattavasti varhaiseen suunnitteluun kuluvaa aikaa.

    Valmistettu piirustuspiirustuksen vientitoiminto suunnittelun konfiguroinnin, virheenkorjauksen ja käynnistyksen jälkeen on välttämätön projektin tiedot yksityiskohtaisesti kuvaava valmispiirustuspiirustus.

    Reaaliaikaisessa tietokannassa on uusi suunnitteluobjektirakenteen mallinnusmenetelmä, joka yhdistää alkuperäiset erilliset tallennuspisteet ohjaustekniikan tai suunnitteluobjektin mekanismin mukaan ja toimii yhteistyössä suunnittelun ohjausstrategian ja näytön käyttöpaneelin kanssa ohjelmoinnin uudelleenkäytön saavuttamiseksi ja ohjelmoinnin ylläpidon parantamiseksi. tehokkuus;

    Monipuolinen laitekirjasto ja yksinkertainen kirjastonhallintatoiminto antavat käyttäjien asentaa helposti olemassa olevia laitteita ja helposti parantaa näyttöä alkuperäiseltä pohjalta;

    Se tukee näytön konfiguroinnin ylä- ja alatunnistetoimintoa, ja mallin tyyli on samanlainen kuin Microsoft Office PowerPointi, jolloin sivuilla on yhtenäinen tyyli, mutta myös erilainen ulkoasu. Se tukee myös mielivaltaista mallin mukauttamista;

    Tukee asennusvapaata interaktiivista etäkäyttöä prosessinäyttöihin. Pääset helposti ohjaussivustolle tavallisen verkkoselaimen kautta ja ohjaamaan interaktiivisia toimintoja tiukkojen käyttäjätunnistusmenetelmien avulla;

    Ainutlaatuinen hälytysäänijärjestelmä tekee hälytysäänen asettamisesta erittäin joustavaa ja kätevää. Hälytysryhmä- ja hälytystasotoimintojen avulla hälytysääni voidaan ymmärtää selvästi;

    Käyttäjän kanssa niputetut toiminta- ja turvallisuusalueen toiminnot rajoittavat projektiin kirjautuneiden käyttäjien toimintaoikeuksia. Joustavat ja monipuoliset yhdistelmämenetelmät täyttävät täysin projektialueen monimutkaisen henkilöstörakenteen ja projektin turvallisuus on täysin suojattu.

    Katso lisää +
    Ohjaustekniikan sovellusohjelmistoalusta

Shandong Youwen Automation Engineering Co., Ltd.

Meistä

Shandong Youwen Automation Engineering Co., Ltd. on korkean teknologian yritys, joka on perustettuohjauslaitteet ja ohjausjärjestelmäZhejiangin yliopiston tutkimusryhmä. Se on perustettu vuonna 2008 ja on erikoistunut ohjausjärjestelmien tutkimukseen ja kehitykseen, tuotantoon ja valmistukseen sekä suunnittelupalveluihin. Pääkonttorimme sijaitsee Hangzhoussa ja teknologiakeskuksemme sijaitsee Zhejiangin yliopistossa, joka tunnetaan nimellä "idän Cambridge".
Katso lisää +
